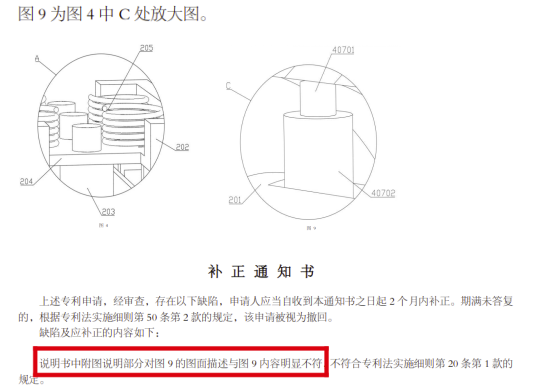

1.说明书附图说明与附图明显不对应

a. 问题描述

b. 解决办法

专利法实施细则第二十条第一款规定：说明书有附图的，对各幅附图做简略说明，并且对图示的内容作简要说明。

建议在对剖面图和放大图进行附图说明撰写时和撰写后对照其他附图对比核查。

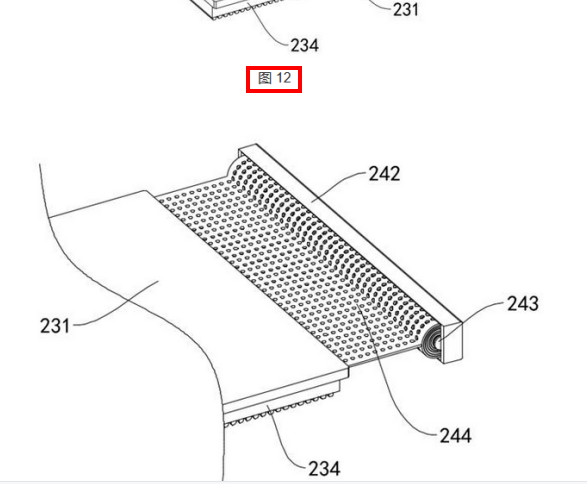

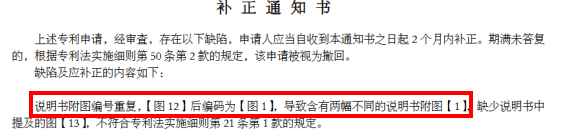

2.说明书附图编号不连续

a.问题描述

b.解决方法

专利法实施细则第二十一条第一款规定：发明或者实用新型的几幅附图应当按照“图1，图2.....”顺序编号排列。

建议在申请文本完成后，对说明书附图编号进行仔细核查，确保附图编号连续。

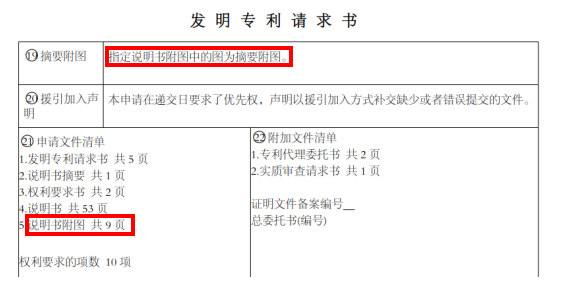

3.说明书有附图，但未指定摘要附图。

a.问题描述

b.解决方法

专利审查指南第一部分第一章第4.5.2节规定：说明书有附图的，申请人应当指定其中一幅最能说明该发明技术方案主要技术特征的附图作为摘要附图,并在请求书中写明图号。

建议在预审申请文本完成后，对专利请求书书进行仔细核查，确保指定了摘要附图。

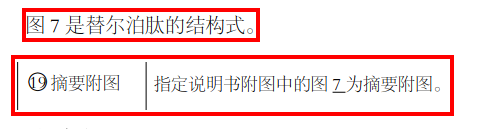

4.指定的摘要附图为现有技术。

a.问题描述

b.解决方法

专利审查指南第一部分第一章第4.5.2节规定：说明书有附图的，申请人应当指定其中一幅最能说明该发明技术方案主要技术特征的附图作为摘要附图,并在请求书中写明图号。

建议在申请文本完成后，对专利请求书和说明书附图进行仔细核查，确保指定的摘要附图不是现有技术。

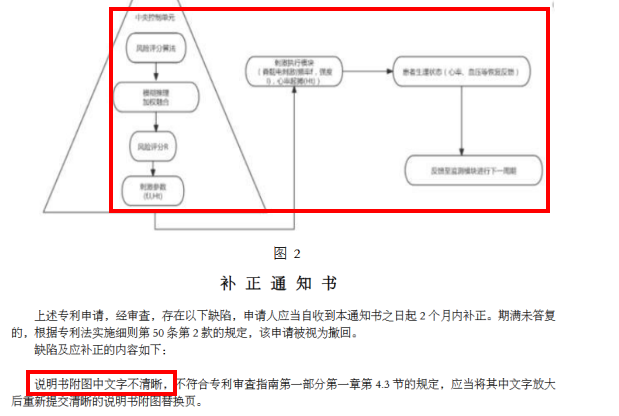

5.说明书附图不清晰。

a.问题描述

b.解决方法

专利审查指南第一部分第一章第4.3节规定：附图的大小及清晰度，应当保证在该图缩小到三分之二时仍能清晰地分辨出图中各个细节，以能够满足复印、扫描的要求为准。

建议在申请文本完成后，对说明书附图进行仔细核查，确保附图的大小和清晰度合适。

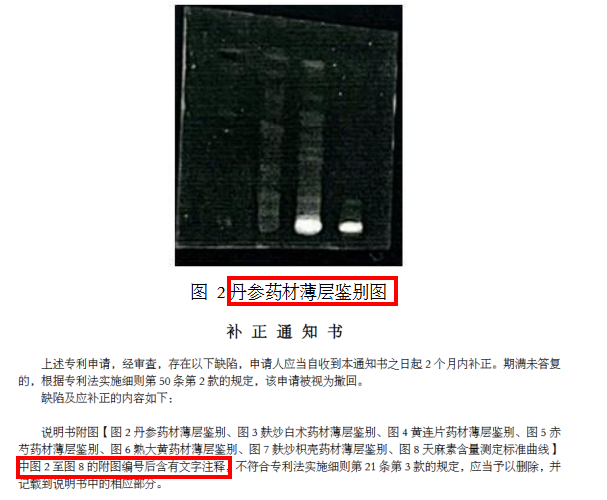

6.附图中除必需的词语外，还含有其他注释。

a.问题描述

b.解决方法

专利法实施细则第二十一条第三款规定：附图中除必需的词语外，不应当含有其他注释。

建议申请人在申请文本完成后，对说明书附图进行仔细核查，确保附图中没有非必需的注释。
